VAHINKOKÄYNNISTYMISEN ESTO
ENERGIOIDEN LUOTETTAVA EROTUS

kirjoittanut Martti Litmanen, ABB Oy 1.2.2009

LOCKOUT / TAGOUT -STANDARDIN TARKOITUS

  • Lockout = energian syötöstä erottaminen erilaisilla lukitsemistavoilla / lisälukitsemislaitteilla
  • Tagout = henkilö (itten) henkilökohtainen varmistus / merkintätunnistus / varoitus

Lockout / Tagout -standardi on suunniteltu estämään koneiden tai laitteistojen odottamattomia käynnistyksiä tai energian vapauttamista huolto- ja korjaustöiden aikana, työntekijän onnettomuusriskin ollessa ilmeinen.

Lockout-standardin edellytys täyttyy jos:

  • työnsuorittajan on poistettava tai ohitettava turvalaite tai muu varmistuslaite huolto- ja korjaustyön aikana.
  • koneen tai laitteiston käyttö aiheuttaa vaaravyöhykkeen tai riskialueen.
  • työnsuorittajan on sijoitettava mikä tahansa ruumiinjäsen koneiston tai laitteiston sisään tai vaikutusalueelle, jossa työ tosiasiallisesti suoritetaan.

Päivittäiset normaalit työkaluvaihdot, säädöt ja muut pienemmät huoltotoimenpiteet tuotannossa eivät kuulu Lockout/Tagout-standardin piiriin edellyttäen, että:

  • ne ovat rutiininomaisia, toistuvia, koneeseen tai laitteeseen olennaisesti liittyviä toimenpiteitä.
  • että ne suoritetaan valitsemalla käyttöön menetelmät, jotka tuottavat tehokkaan suojan työnsuorittajalle. Ks. myös SFS-EN 1037 luku 6.

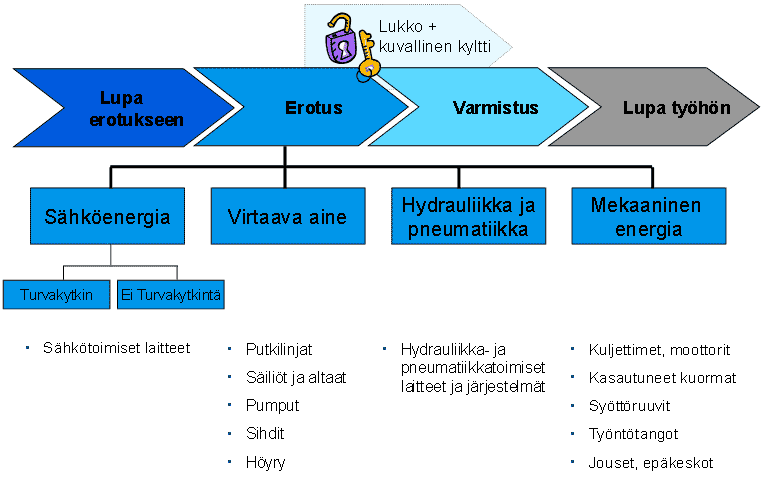

PROSESSIKAAVIO

kuva

KIRJALLINEN LUKITUS / MERKINTÄ -OHJELMA
KIRJALLISEN OHJELMAN VAATIMUKSET:

  • Ohjelman käyttötarkoituksen tarkka määrittely Vaihe vaiheelta selvästi määriteltynä: tehtaan alasajo, koneiden ja laitteistojen eristäminen ja poissulkeminen vaarallisen energian hallitsemiseksi.
  • Menettelytavat LUKITUS/MERKINTÄ -välineiden asentamiseen ja poistamiseen, sekä ohjeet jokaisen työnsuorittajan lukitus- ja merkintävälineiden tunnistamiseen.
  • Edellytykset LUKITUS/MERKINTÄ -laitteiden tehokkuuden todentamisesta testaamalla menetelmät koneissa ja laitteistoissa.
  • Yksityiskohtainen koulutusohjelma huolto- ja korjaustöiden suorittajille ja henkilöille, jotka ovat epäsuorasti tekemisissä seisokin kanssa.
  • Kuvaukset yhtiön LUKITUS/MERKINTÄ -toimintasuunnitelmista koskien työryhmien LUKITUS/MERKINTÄ -menetelmiä, ulkopuolisten henkilöiden, vuorovaihtojen ja henkilökunnan koulutusta.
  • Valvontamenettely sen todentamiseksi, että ohjelmaa käytännössä noudatetaan.

Standardin tämä kohta määrittelee ”raamit” miten yrityksen on laadittava riittävän kattava ohjeistus

TYÖNSUORITTAJIEN KOULUTUS

Kaikki tehdas-, kone- tai laiteseisokkien vaikutuspiiriin kuuluvat ja vastuunalaiset toteuttajat täytyy kouluttaa yrityksessä vallitsevan suunnitelman ja ohjelman vaatimilla menettelytavoilla. Koulutus vaatii ohjelman oppimisen todentamisen.

Koulutuksen täytyy sisältää:

  • LUKITUS/MERKINTÄ -menetelmän käytön merkitys, sekä LUKITUS/MERKINTÄ -laitteiden ja varusteiden tunnistaminen ja huomioonottaminen vaadituissa tilanteissa. On ymmärrettävä että niiden poistaminen tapahtuu vain valtuutetun työnsuorittajan luvalla.
  • LUKITUS/MERKINTÄ -varusteiden turvallinen soveltaminen, käyttö ja poisto energiahallinta-laitteista.
  • Varoitus- ja tunnistusmerkintäkylttien, ilmoituksien ja rajoituksien huomioonottaminen LUKITUS/MERKINTÄ -menetelmässä.
  • Huomioitava erittäin tärkeänä, että konetta tai laitetta ei saa yrittää korjata tai huoltaa LUKITUS/MERKINTÄ -menetelmään perehtymätön henkilö

Standardin tämä kohta määrittelee ”raamit” miten yrityksen on huolehdittava menetelmän koulutuksesta.

LUKITUS / MERKINTÄ - TOTEUTUKSEN VAIHEET

Vaihe 1 - Lukitus, salpaaminen, energian irrotus:

  • Työnsuorittaja ilmoittaa LUKITUS/MERKINTÄ -menettelyn aloittamisesta
  • Koneiden ja laitteiden saattaminen tilaan jossa energia ei vaikuta. Valtuutettu työnsuorittaja irrottaa ja sulkee pois varastoidun energian. *)
  • Kaikkien lukkojen ja merkintäkylttien kunto tarkistetaan ja tarvittaessa korvataan uusilla.
  • Valtuutettu työnsuorittaja sijoittaa henkilökohtaisen riippulukon ja tunnistuskyltin laitteeseen jolla energia eristetty.
    • Tarkennettu menettelytapa edellyttää että ensin laitetaan lukituskampa johon vasta laitetaan lukko
  • Valtuutettu työnsuorittaja varmistaa koekäynnistyksellä, että kone tai laite on eristetty energialähteestään.
  • Koneisto tai laitteisto on näin valmis huollettavaksi tai korjattavaksi.

*) Yhteisellä työpaikalla erikoisesti varmistettava, kuka tekee ja mitä?

Vaihe 2 - Koneiden ja laitteiden palauttaminen tuotantoon:

  • Työnsuorittaja tarkistaa koneet ja laitteet ja varmistaa ettei työkaluja ym. ole jäänyt työn jäljiltä.
  • Tarkistetaan kaikki suojalaitteet ja niiden paikallaan olo.
  • Kaikille työnsuorittajille ilmoitetaan koneiden ja laitteiden palauttamisesta tuotantoon.
  • Työnsuorittaja suorittaa vaikutusalueen toisen tarkastuksen varmistaakseen ettei kukaan altistu vaaratilanteeseen.
  • Riippulukot ja/tai tunnistuksen merkintäkyltit poistetaan laitteista joilla energia on eristetty työnsuorittajan toimesta, ja energia palautetaan koneisiin ja laitteisiin.

MONEN KÄYTTÄJÄN LUKITUS-MENETTELY

Menetelmässä jokainen ryhmän tai tiimin jäsen sijoittaa riippulukon ja tunnistuskyltin energiaa eristävään laitteeseen.

Mikäli tämä ei ole mahdollista valitaan useamman lukon säppi (lukituskampa) johon jokainen sijoittaa oman riippulukkonsa ja tunnistuskyltin.

Riippulukot ja tunnistuskyltit on asennettava siten, että energian vapautuminen koneesta tai laitteistosta on mahdotonta ilman, että viimeinenkin tunnistettu riippulukko on poistettu.

Menetelmässä riippulukon/tunnistuksen asettava työnsuorittaja on ainoa, joka on valtuutettu poistamaan asettamansa riippulukon/tunnistuksen.

Huom! Aseta tunnistuskyltti riippulukon sankaan.

TESTAUS JA ASETUS

Ennen koneen käyttöä se on usein testattava ja koekäytettävä oikeiden asetusten ja käyttövalmiuden todentamiseksi. Seuraavaa menetelmää noudatetaan konetta tai laitetta testattaessa huollon tai korjaustyön aikana:

  • Työnsuorittaja varmistaa työskentelyalueen vapaaksi kaikista työkaluista ja materiaaleista.
  • Kaikille vaikutusalueella oleville ilmoitetaan työnsuorittajan toimesta koneen tai laitteen testauksesta ja koekäytöstä.
  • Kaikki työnsuorittajat poistuvat alueelta.
  • LUKITUS -laitteet, riippulukot ja varoitusmerkinnät ja -kyltit poistetaan.
  • Koneisto testataan ja koekäytetään.
  • Testin jälkeen koneisto tai laite alas ajetaan salpaamalla tai irrottamalla energia pois ja seurataan LUKITUS/MERKINTÄ -menetelmän ohjeita huoltotyön loppuunsaattamiseksi tai laite palautetaan tuotantoon asianmukaisin menetelmin.

VUOROJEN VAIHDOT

  • Vuoron vaihtuessa poistuvan henkilön tulee tavata saapuva henkilö LUKITUS/MERKINTÄ -laitteen luona (erotuskohde).
  • Saapuvan henkilön pitää asettaa oma lukituksensa tai tunnistuksensa energiaa eristävään laitteeseen poistuvan tilalle.
  • Poistuvan henkilön tulee informoida saapuvaa henkilöä kaikista mahdollisista pulmista ja tarpeellisista työhön liittyvistä asioista.
  • Jos vuoron vaihdon jälkeen tulee tilanne, että aikaisemmin asetettu lukitus pitää purkaa, on tämän menettelyn toimintasäännöt sovittava erikseen kirjallisesti.

ULKOPUOLISET HENKILÖT

  • Ulkopuolisten, kuten urakoitsijoiden, alihankkijoiden tai korjausryhmien on oltava selvillä LUKITUS / MERKINTÄ - menettelystä.
  • Paikalla olevan työnsuorittajan on perehdytettävä tällaiset henkilöt vallitsevaan LUKITUS / MERKINTÄ -tilanteeseen ja menetelmiin.

TARKISTUSLISTA 1

  • Tarkasta kaikki koneet ja laitteet tyypeittäin, sekä niiden energian suuruus ja potentiaaliset riskit.
  • Tunnista ja kirjaa ylös kaikki LUKITUS/MERKINTÄ -menettelyn vaatimat koneet ja laitteet.
  • Tunnista ja kirjaa ylös nimeltä ja tehtäväkuvaukseltaan kaikki vaikutusalueen henkilöt.
  • Kuvaile ja dokumentoi kaikki energiaa eristävien laitteiden mallit ja sijainnit koneissa ja laitteistoissa.
  • Kuvaile ja dokumentoi energiatyypit ja menetelmät niiden pidättämiseksi tai poistamiseksi.
  • Kuvaile ja dokumentoi menetelmä energian eristämiseksi (LUKITUS) sekä muut tarpeelliset toimenpiteet.
  • Luo kirjallinen LUKITUS/MERKINTÄ -ohjelma.

Standardin tässä kohdassa otetaan kantaa mitkä kohteet / laitteet ovat erotuksen kohteita sekä antaa toimintaohjeita erotusohjeiden laatimiseksi.

TARKISTUSLISTA 2 - TOIMINTAMALLI ABB OY, SERVICE

  • Hanki työlupa / työmääräin, varmista työkohde
  • Lue erotusohje (jos kohteesta on sellainen olemassa)
  • Ilmoittaudu valvomoon ja täytä erotuskirja (mikäli ao menettely on olemassa
  • Ota lukko ja kyltti
  • Pysäytä kone turvallisesti (ellei ole jo pysähtynyt)
  • Turvakytkin / turvakytkimet 0-asentoon, sulje venttiilit, sokeoi jne
  • Lukitse turvakytkin / turvakytkimet ym. omalla lukolla
    • Jokainen työryhmän jäsen lukitsee
  • Merkitse (kuvallisella) kyltillä, kyltissä oltava vähintään asettajan yhteystiedot
    • Jokainen työryhmän jäsen merkitsee
  • Varmista erotus (erotusohje)
  • Suorita huoltotyö (työmääräin)
  • Poista lukitukset erotusohjeen mukaan
  • Poista lukot ja kyltit (varmista poistojärjestys)
  • Varmista suojainten, turvarajojen ym. toiminta, kuittaukset
  • Suorita koekäynnistys yhdessä koneenhoitajan / tuotannon kanssa
  • Tiedota työnjohtoa / tuotantoa / valvomoa

ESIMERKKEJÄ MALLEISTA
